Tổng quan sản phẩm

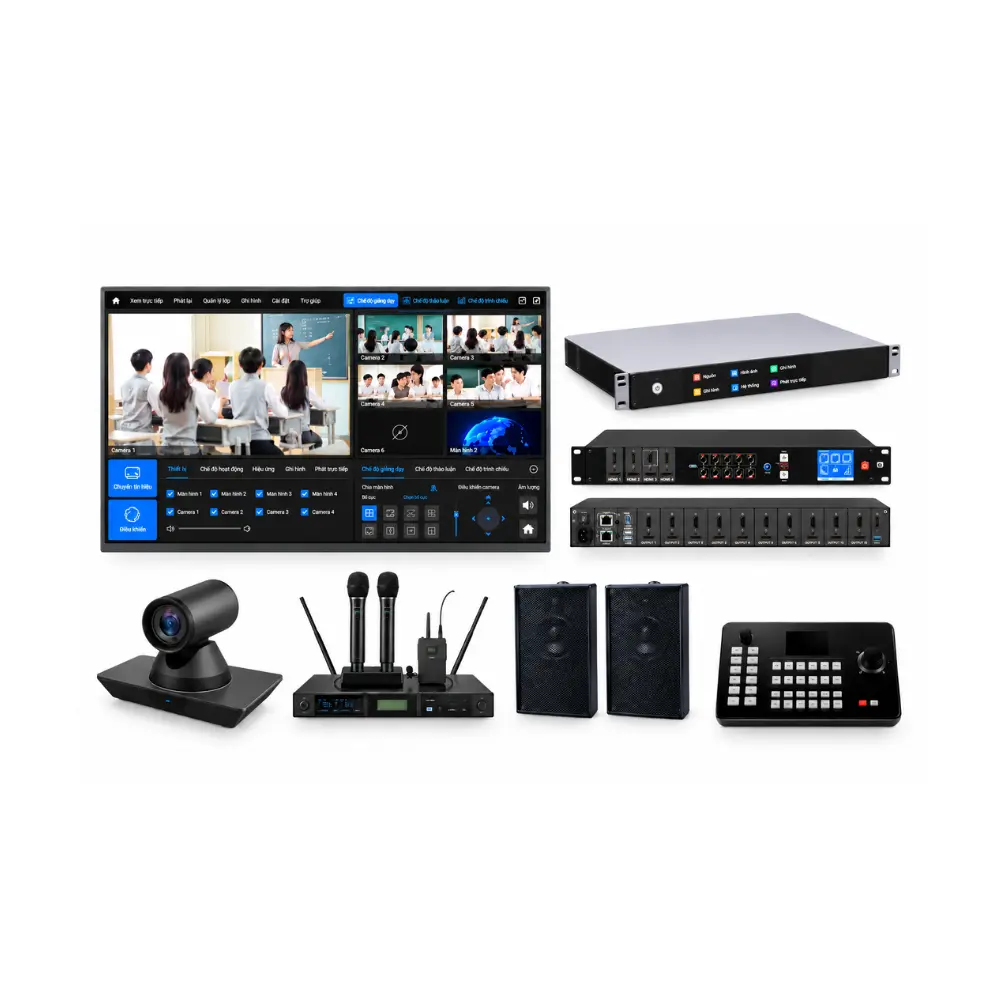

Giải pháp AI Studio & Livestream Premium INNOSMART BGH-WZPR-WN là hệ thống phần cứng – phần mềm tích hợp tất cả trong một với tính năng theo dõi bằng AI, điều khiển thời gian thực, phát trực tiếp và tương tác từ xa. Hệ thống cung cấp khả năng ghi và phát sóng 4K sắc nét trên nền tảng Linux an toàn, tiết kiệm năng lượng; phù hợp cho giảng dạy tương tác, hội nghị truyền hình doanh nghiệp và các sự kiện trực tiếp độ phân giải cao.
Hệ thống gồm: 1 bộ ghi hình & phát sóng trung tâm, 1 AI Box phân tích hành vi, 1 bộ xử lý âm thanh, 1 bộ điều khiển nguồn, 5 camera tracking 4K PTZ, 2 Dome camera, 6 microphone định hướng, 1 bộ microphone không dây, 1 bàn phím điều khiển, 2 loa và 1 amply.
Tính năng sản phẩm
Ghi hình và phát sóng 4K
Giải pháp AI Studio & Livestream Premium hỗ trợ quay video ngoại tuyến và trực tuyến với các chế độ ghi hình thủ công, tự động hoặc theo lịch. Khả năng đầu vào đa kênh cho phép ghi đồng thời nhiều nguồn video. Bộ nhớ cục bộ 2TB hỗ trợ quản lý và xuất tệp.
Đối với phát trực tiếp, hệ thống hỗ trợ các giao thức truyền phát, bao gồm RTMP nếu có. Các luồng phát trực tiếp có thể được đẩy đến các nền tảng và máy chủ được chỉ định trong thời gian thực.
Hệ thống cũng hỗ trợ phát lại theo yêu cầu ở cả chế độ ngoại tuyến và trực tuyến. Các tập tin đã ghi có thể được tải lên các nền tảng theo yêu cầu, đồng thời hỗ trợ truy cập và xem lại từ xa bằng PC hoặc thiết bị di động.
AI Box của Giải pháp AI Studio & Livestream Premium cho phép đánh giá hiệu quả giảng dạy của lớp học và phân tích hành vi của người học, giảng viên. Các hành vi được hỗ trợ gồm cảm xúc, giơ tay, đứng lên, nằm trên bàn, quay đầu lại và các hành vi khác.
Thiết bị có tốc độ xử lý AI ≥5 TOPS và hỗ trợ theo dõi giáo viên, theo dõi học viên, ghi hình thao tác viết bảng và chuyển cảnh lớp học thông minh.
Thông số kỹ thuật
Cấu hình hệ thống
| Thành phần |
Số lượng |
| Bộ ghi hình & phát sóng trung tâm |
1 cái |
| Bộ AI Box phân tích hành vi |
1 cái |
| Bộ xử lý âm thanh |
1 cái |
| Bộ điều khiển nguồn |
1 cái |
| Camera tracking 4K PTZ |
5 cái |
| Dome camera sử dụng với AI Box |
2 cái |
| Microphone định hướng |
6 cái |
| Microphone không dây |
1 bộ |
| Bàn phím điều khiển (keypad) |
1 cái |
| Loa |
2 cái |
| Amply |
1 cái |

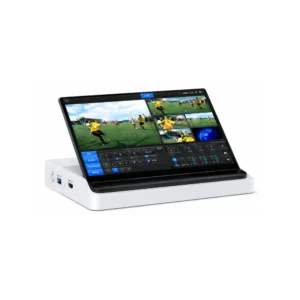

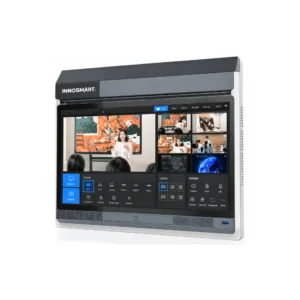

Bộ ghi hình & phát sóng trung tâm
| Thông số |
Chi tiết |
| Độ phân giải |
Ghi hình và phát lại 4K UHD (3840×2160) |
| Kiến trúc hệ thống |
All-in-one, tích hợp phần cứng – phần mềm |
| Tích hợp đa dịch vụ |
Sản xuất video thời gian thực, đồng bộ đa kênh ghi hình, phát trực tiếp, phát lại theo yêu cầu, xử lý âm thanh |
| Tương tác người dùng |
Lớp phủ logo, phụ đề, hiển thị lịch, nhận dạng phòng, chuyển cảnh, hiệu ứng chuyển tiếp |
| Dễ sử dụng |
Giao diện trực quan, thiết lập nhanh và vận hành đơn giản |
| CPU |
RK3588 8 nhân |
| OS |
Linux |
| RAM |
8GB |
| Lưu trữ |
2TB HDD |
| Màn hình |
6.1-inch cảm ứng LCD |
| Đầu vào Video |
4 × HDBaseT inputs; 4 × HDMI inputs |
| Đầu ra Video |
2 × HDMI; 2 × HDBaseT |
| HDBaseT |
Truyền 4K UHD đường dài, không nén, không độ trễ; nguồn/điều khiển/tín hiệu qua cáp đơn |
| Kết nối âm thanh |
2 cổng âm thanh vào; 3 cổng âm thanh ra (2 Phoenix, 1 cổng 3.5mm) |
| Kết nối mạng |
2 × 100/1000 Mbps Ethernet |
| Kết nối USB |
1 × USB Type-C; 4 × USB 3.0 |
| Hỗ trợ USB |
Kết nối chuột/bàn phím, ghi hình/xuất qua USB |
| Kết nối điều khiển |
4 × RS232; 1 × RS485 |
| Video encoding |
H.265, H.264, hỗ trợ 4K 3840×2160 |
| Giao thức mạng |
IPv4, IPv6 link address, IPv6 public address, hỗ trợ DHCP IP |
| Kích thước |
442 × 312.2 × 50.5mm |
| Trọng lượng |
5kg |
| Lưu ý 1 |
Không sử dụng đồng thời Type-C và HDMI-IN ½ |
| Lưu ý 2 |
Không sử dụng đồng thời HDMI-IN 3 và HDBaseT-IN 3 |
| Lưu ý 3 |
Không sử dụng đồng thời HDMI-IN 4 và HDBaseT-IN 1 |

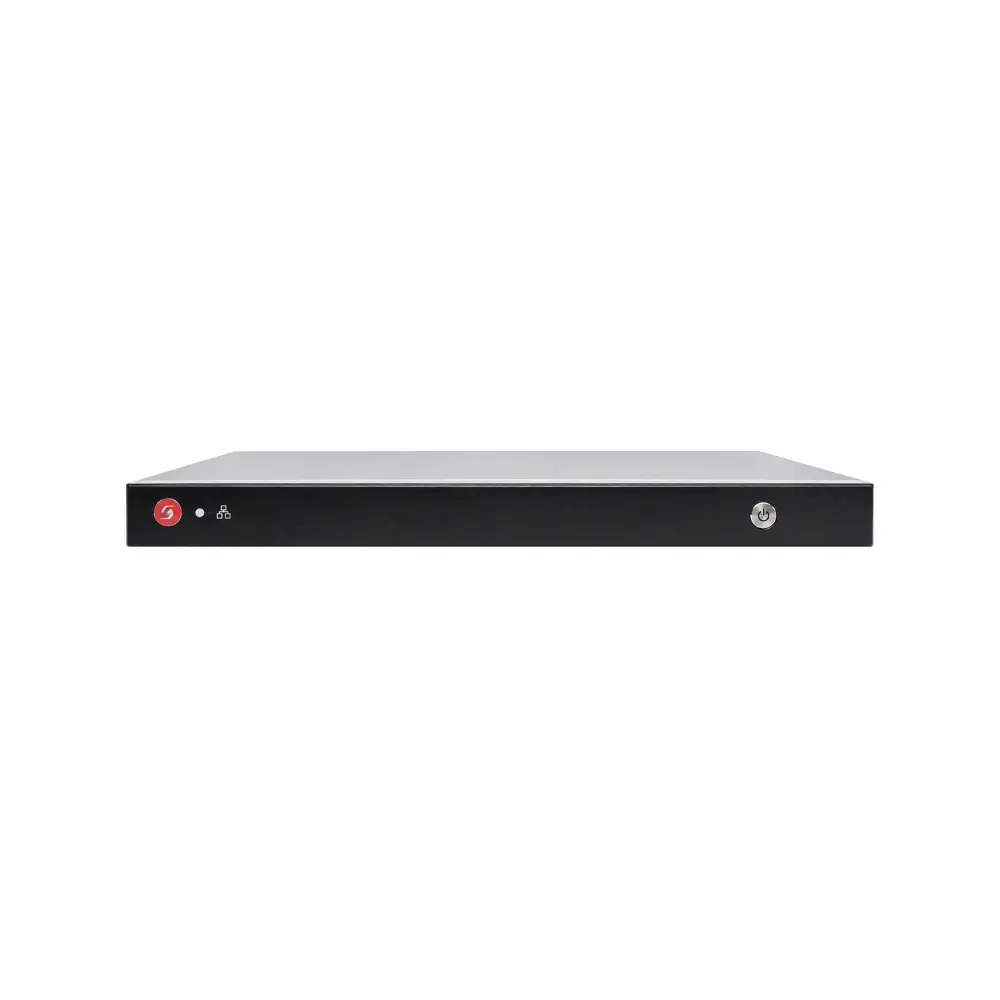

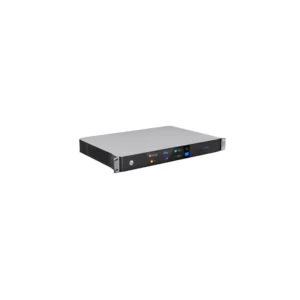

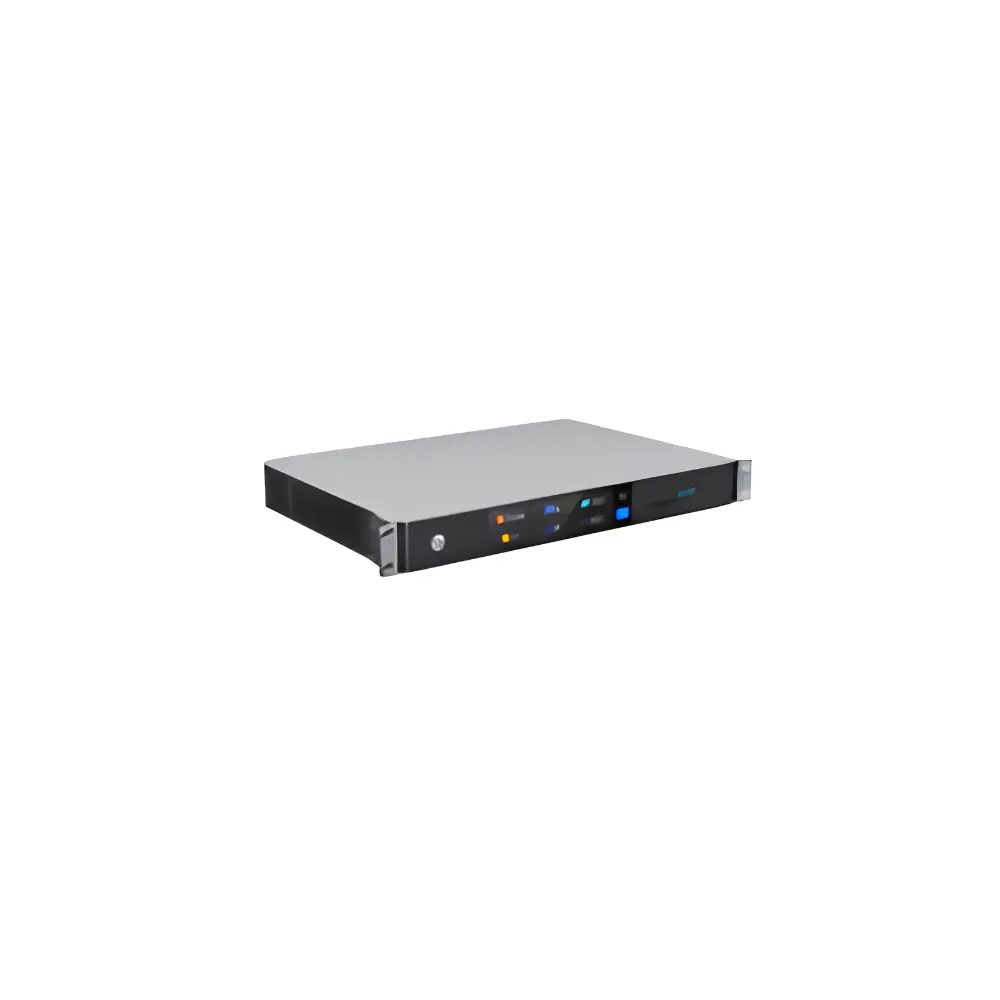

Bộ AI Box phân tích hành vi
| Thông số |
Chi tiết |
| Đánh giá |
Cho phép đánh giá hiệu quả giảng dạy của lớp học |
| Phân tích |
Hành vi của người học, giảng viên |
| Hành vi hỗ trợ |
Cảm xúc, giơ tay, đứng lên, nằm trên bàn, quay đầu lại, v.v. |
| Kiểu dáng lắp đặt |
Rack 19-inch tiêu chuẩn |
| Nguồn |
DC 12V |
| Tản nhiệt |
Thụ động (không quạt) |
| Độ ồn |
≤21dB |
| Tốc độ xử lý AI |
≥5 TOPS |
| Tính năng AI |
Theo dõi giáo viên; theo dõi học viên; ghi hình thao tác viết bảng; chuyển cảnh lớp học thông minh |
| Cổng kết nối |
4 × USB; 1 × HDMI Out; 1 × LAN (RJ45) |
Bộ xử lý âm thanh
| Thông số |
Chi tiết |
| Loại thiết bị |
Tích hợp âm thanh DSP + bộ khuếch đại công suất kỹ thuật số |
| Công suất ra |
≥55W (max undistorted) |
| Tần số phản hồi |
20Hz–20kHz (±1.5dB) |
| THD |
≤0.5% @1kHz |
| SNR |
≥93dB |
| Độ lệch |
≤0.2dB |
| Xử lý DSP |
DSP lõi tứ, 64-bit, ≥1GHz (tối đa 1,3GHz), độ trễ 8ms, lấy mẫu 48kHz, băng thông ≥24kHz |
| Audio I/O |
16 đường vào, 16 đường ra |
| Đầu vào Microphone |
8 × 48V phantom power |
| Đầu vào Analog |
6 |
| Đầu ra Analog |
10 |
| Âm thanh kỹ thuật số |
1 × USB Stereo I/O |
| Đầu ra loa |
4 kênh |
| Amplifier tích hợp |
4 × 60W @6Ω |
| Cổng điều khiển |
USB Serial, LAN Serial |
| Tính năng kênh đầu vào |
Level meter; 5 input types; 0–255ms delay; ducking; 30-band GEQ + 8-band PEQ |
| Tính năng kênh đầu ra |
3 output types; limiters; 0–255ms delay; 30-band GEQ + 8-band PEQ |
| Chế độ âm thanh |
4 chế độ mặc định, 4 chế độ tùy chỉnh |
| Điều chỉnh âm lượng |
Mic ADC 0–35dB; DAC 0–127 levels; noise suppression 0–18; reverb 0–4; clarity 0–10 |
| AEC |
512ms tail; 60dB attenuation; convergence 100dB/s; 16 levels; delay 4–255ms |
| AFC |
16 adaptive filters; adjustable; gain improvement ≥15dB |
| AGC |
-24 đến +24dB có thể điều chỉnh |
| Giảm nhiễu AI |
AI-based ANS, max suppression ≥36dB |
| Điều chỉnh |
Supports feedback, mic, and AEC tuning |
| Điều chỉnh 1 chạm |
Tự hiệu chỉnh bằng AI |
| Audio Matrix |
Có thể điều chỉnh |
| Kích thước |
430 × 200 × 45mm |
| Trọng lượng |
2.46kg |

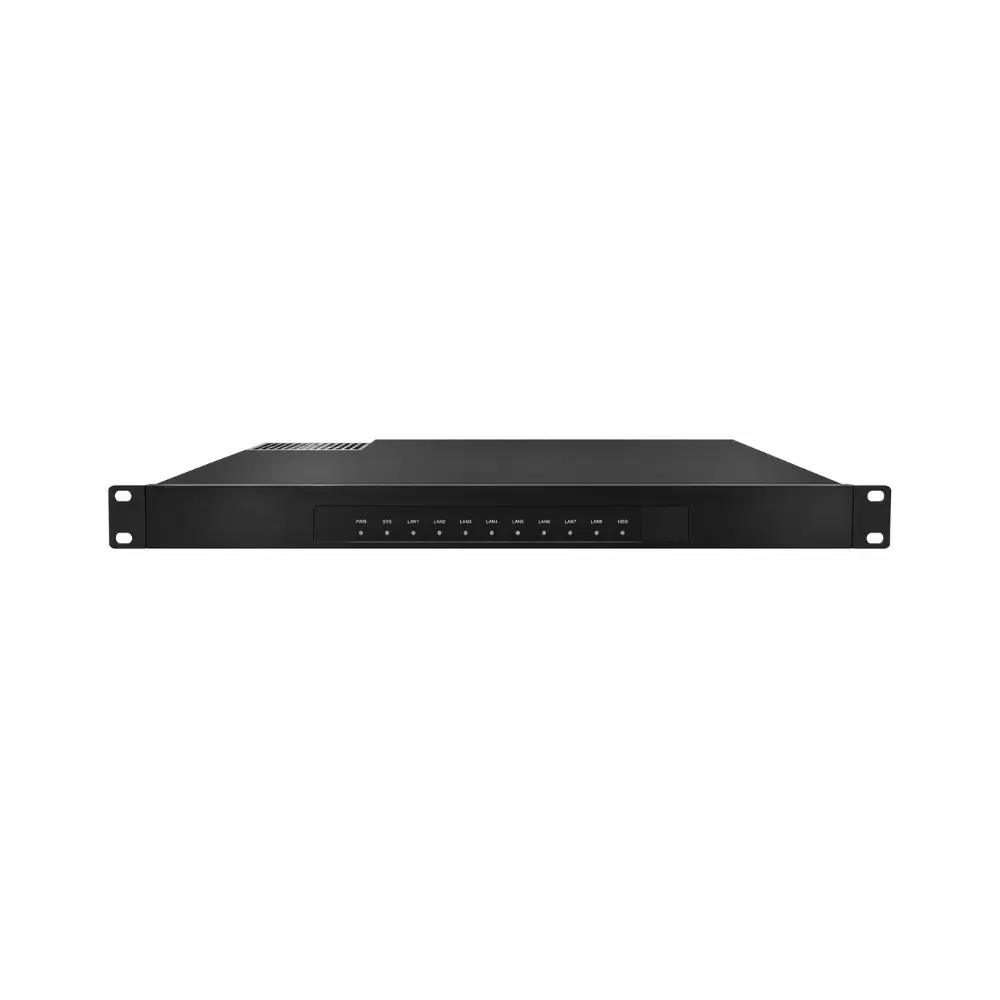

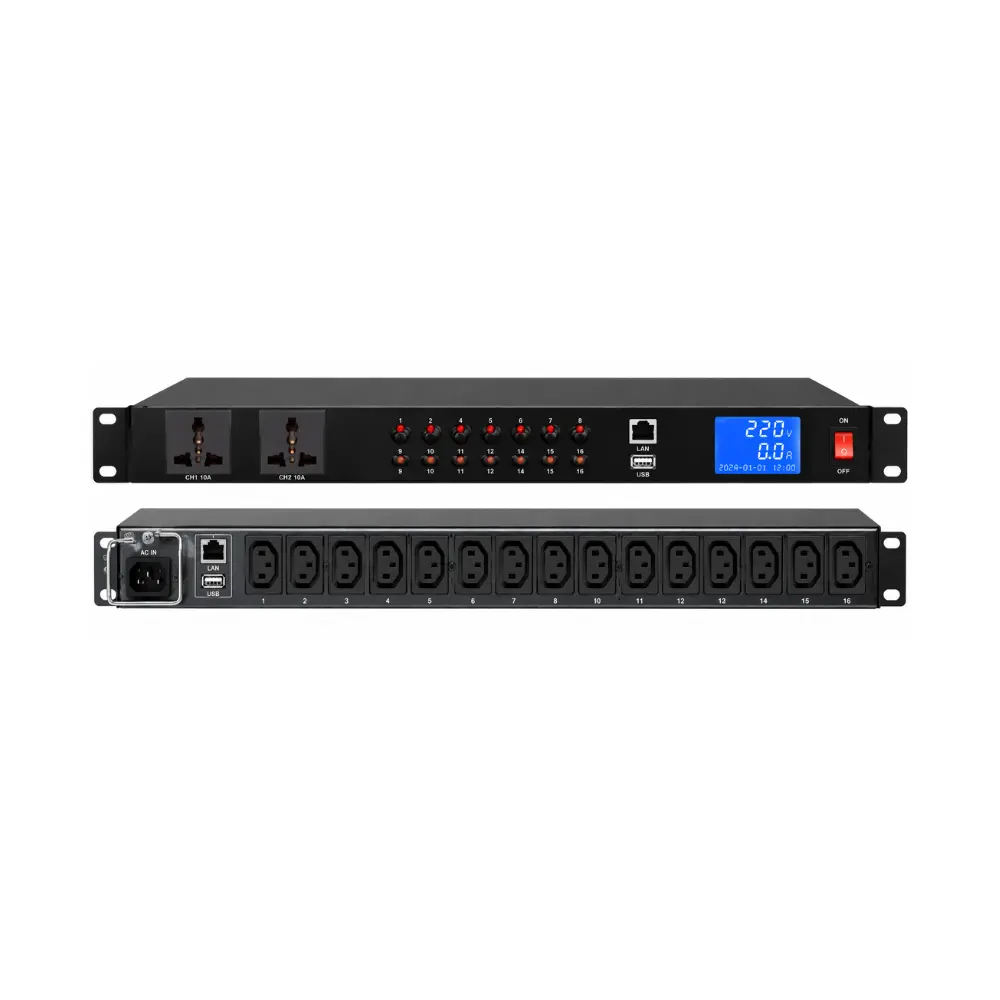

Bộ điều khiển nguồn
| Thông số |
Chi tiết |
| Cường độ dòng điện toàn tải tối đa |
15A |
| Cường độ dòng điện tối đa mỗi kênh |
13A |
| Cường độ dòng điện tối đa Relay |
30A |
| Số kênh điện áp đầu ra |
8 kênh điều khiển, 2 kênh toàn thời gian (Pass-through) |
| Điện áp qua USB |
5V/1A |
| Màn hình |
2.4-inch LCD |
| Cổng giao tiếp |
RS232, Ethernet |
| Hỗ trợ mở rộng |
Tối đa 255 thiết bị |

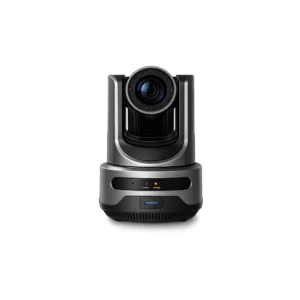

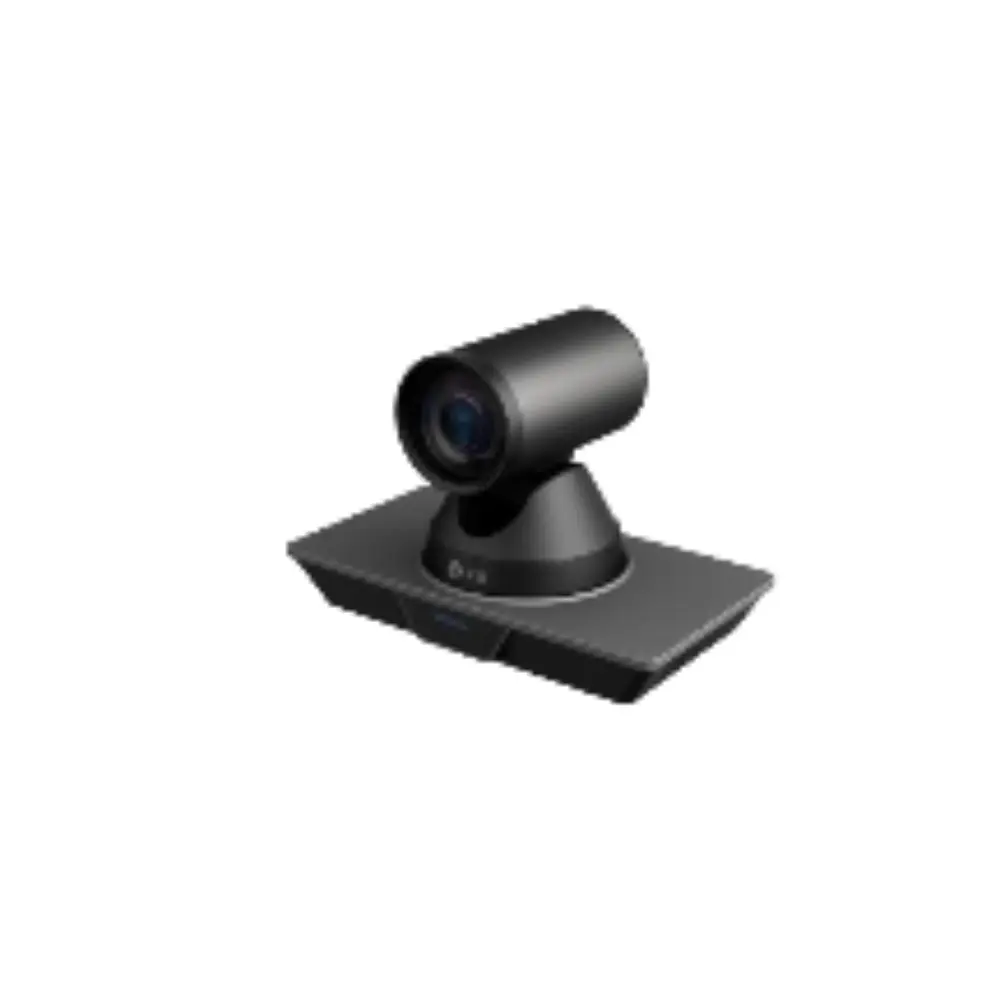

Camera tracking 4K PTZ
| Thông số |
Chi tiết |
| Độ phân giải 4K Ultra HD |
4K 3840×2160; tương thích ngược 1080p/720p |
| Cảm biến |
CMOS SONY 1/2.5″ 8.51MP |
| HDBaseT |
Video 4K không nén qua CAT5e/6 lên đến 100m; video, âm thanh, điều khiển, PoE qua RJ45 |
| Đầu ra 4K |
Đồng thời qua HDBaseT, HDMI và phát trực tuyến IP |
| Ống kính |
Ống kính góc siêu rộng 8MP, zoom quang học 12× |
| Ánh sáng yếu |
SNR CMOS cao + giảm nhiễu 3D |
| SNR |
≥55dB |
| Điều khiển từ xa |
RS232/RS485, VISCA/Pelco-D/Pelco-P |
| Cảm biến hình ảnh |
1/2.5″ CMOS, 8.51MP |
| Chế độ quét |
Liên tục (Progressive) |
| Zoom quang học |
12× (f=4.4–52.8mm, F1.8–F2.6) |
| Zoom kỹ thuật số |
16× |
| Độ sáng tối thiểu |
0.5 Lux (F1.8, AGC ON) |
| Tốc độ màn trập |
1/30–1/10000s |
| Cân bằng trắng |
Auto / Indoor / Outdoor / One-Push / Manual |
| Bù sáng ngược |
Có |
| Giảm nhiễu |
3D DNR |
| Góc nhìn ngang |
71°–8.2° |
| Góc nhìn dọc |
42.7°–4.5° |
| Góc quay ngang |
±170° |
| Góc quay dọc |
-30° đến +30° |
| Tốc độ quay ngang |
1.7°–76°/s |
| Tốc độ quay dọc |
0.5°–15°/s |
| Lật ngang – lật dọc |
Có |
| Image Freeze |
Có |
| Hỗ trợ PoE |
Có |
| Presets |
Tối đa 255 Presets |
| Độ chính xác Preset |
0.1° |
| Kiểm soát bitrate |
VBR / CBR |
| Mã hóa âm thanh |
G.711A, AAC |
| Bitrate âm thanh |
96 / 128Kbps |
| Giao thức |
TCP/IP, HTTP, RTSP, RTMP/RTMPS, ONVIF, DHCP, SRT, GB/T 28181, Multicast |
| HDMI output |
1 × HDMI 1.4b |
| HDBaseT |
1 × RJ45 (video/audio/PoE/control) |
| Đầu vào âm thanh |
1 × Line In / Mic In (3.5mm) |
| Cổng mạng |
1 × RJ45 (10/100/1000M, PoE) |
| Đầu vào RS232 |
8-pin Mini-DIN, tối đa 30m (VISCA/Pelco-D/Pelco-P) |
| Đầu ra RS232 |
8-pin Mini-DIN, VISCA daisy-chain |
| RS485 |
2-pin Phoenix, tối đa 1200m |
| Nguồn vào |
DC 12V (JEITA type) |
| Cường độ dòng điện |
1.0A (max) |
| Điện năng tiêu thụ |
12W (max) |
| Nhiệt độ hoạt động |
-10°C ~ 40°C |
| Nhiệt độ bảo quản |
-40°C ~ 60°C |
| Kích thước |
238(W) × 166.35(H) × 131.8(D)mm |
| Trọng lượng |
1.35kg |

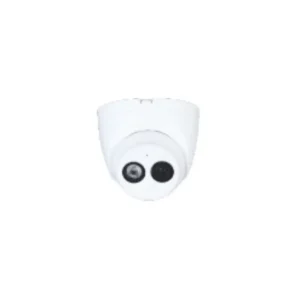

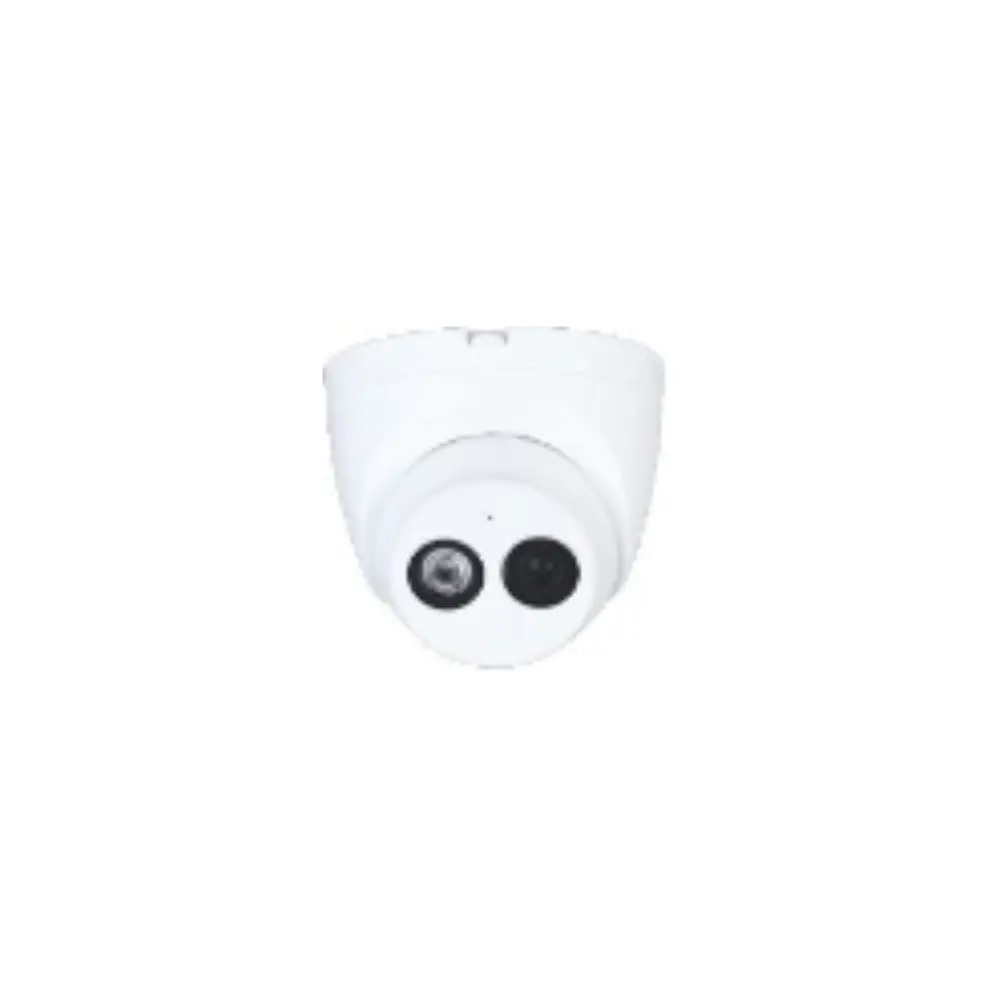

Dome camera sử dụng với AI Box
| Thông số |
Chi tiết |
| Cảm biến hình ảnh |
1/2.8″ CMOS |
| Độ phân giải |
2 Megapixels |
| Độ phân giải video |
1920 × 1080 |
| Độ sáng tối thiểu – màu |
0.01 Lux |
| Độ sáng tối thiểu – trắng đen |
0.001 Lux |
| Độ sáng tối thiểu – hồng ngoại |
0 Lux |
| Khoảng cách hồng ngoại |
50m (max) |
| Kiểu ống kính |
Thu phóng thủ công |
| Tiêu cự |
2.8–12mm |
| Nén video |
H.265 / H.264 / H.264B / MJPEG (Sub-stream only) |
| Mã hóa thông minh |
Hỗ trợ H.264, H.265 |
| Đầu ra âm thanh |
1 × RCA |
| Đầu vào âm thanh |
1 × RCA |
| Nguồn cấp |
DC 12V hoặc PoE |

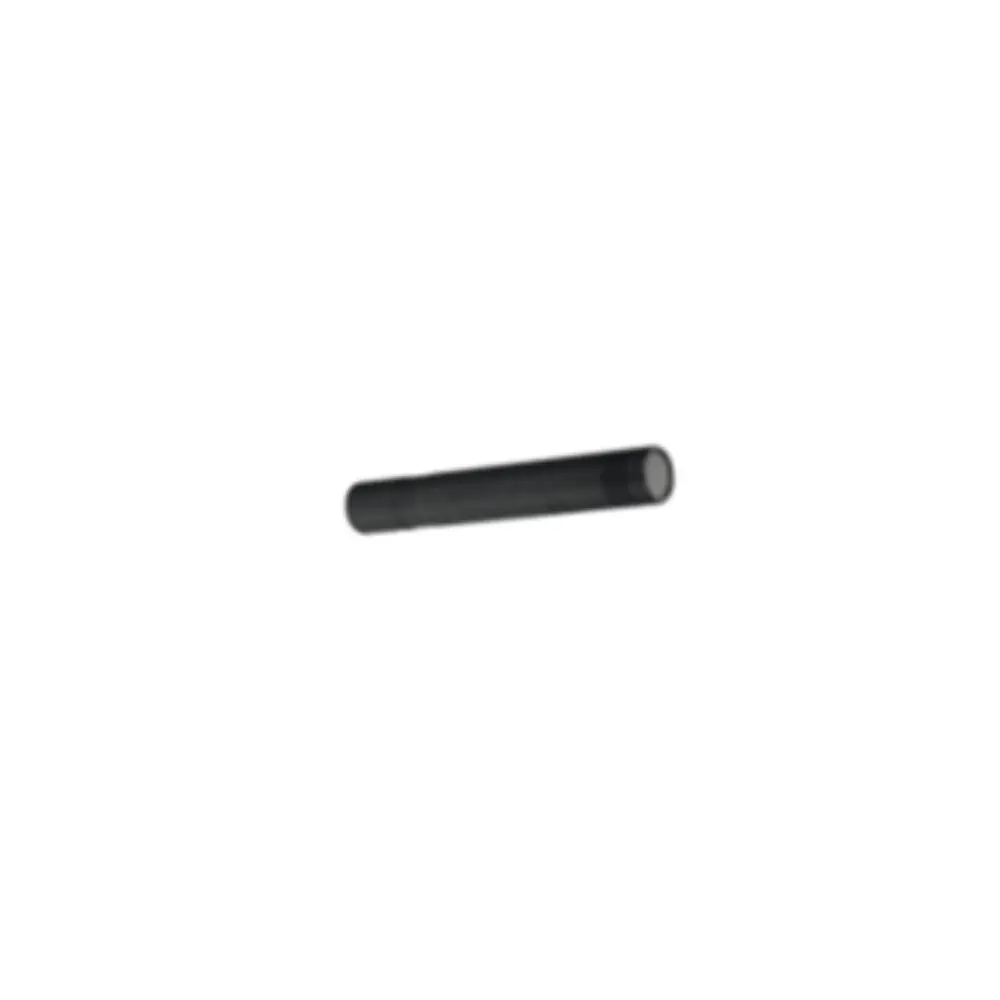

Microphone định hướng
| Thông số |
Chi tiết |
| Loại microphone |
Capacitor (Condenser) |
| Hướng thu âm |
Phía trước (Cardioid) |
| Độ nhạy |
-38dB ±3dB (1V/Pa, 1kHz, 2V/2.2kΩ) |
| Tần số phản hồi |
20–18,000Hz |
| SPL tối đa |
120dB (THD ≤1%) |
| Điện áp hoạt động |
48V |
| Cường độ dòng điện |
≤8mA |
| Nhiệt độ hoạt động |
-10°C đến +75°C |
| Độ ẩm hoạt động |
45%–75% |
| Kích thước |
140 × 21mm |
Bộ microphone không dây
Cấu hình: 1 microphone cầm tay và 1 microphone cài áo.
Bộ nhận tín hiệu
| Thông số |
Chi tiết |
| Kiểu lắp đặt |
Gắn Rack |
| Dải tần |
640–690MHz UHF |
| Số kênh |
200 kênh |
| Tạo tần số |
Tổng hợp PLL |
| Phương pháp thu |
PLL synthesized, chuyển đổi kép |
| Tín hiệu dẫn hướng |
Dẫn hướng kỹ thuật số |
| Độ nhạy |
-96dBm |
| Tần số phản hồi |
30Hz–18kHz |
| THD |
≤0.5% |
| Đầu ra âm thanh |
Cân bằng/Không cân bằng |
| Trở kháng đầu ra |
600Ω±10% |
| Tổng méo hài |
<0.5%@1kHz |
| Nguồn điện |
DC12V/1A |
Microphone cầm tay không dây
| Thông số |
Chi tiết |
| Nguồn điện |
2 pin AA (1.2V/1.5V) |
| Tần số hoạt động |
640–690MHz |
| Độ ổn định tần số |
±1ppm |
| Công suất RF tối đa |
10dBm |
| Điều chế |
FM |
| Tạo tần số |
Tổng hợp PLL |
| Loại micro |
Micro động độ trung thực cao |
| Độ nhạy |
-53dB@1kHz |
| Tần số phản hồi |
30Hz–18kHz |
| Hướng thu |
Cardioid |
| Loại pickup |
Micro động |
Microphone cài áo
| Thông số |
Chi tiết |
| Nguồn điện |
2 pin AA hoặc pin sạc Ni-MH |
| Thời lượng pin |
Khoảng 8 giờ |
| Tần số hoạt động |
640–690MHz |
| Công suất RF tối đa |
10dBm |
| Tần số phản hồi |
60Hz–20kHz |

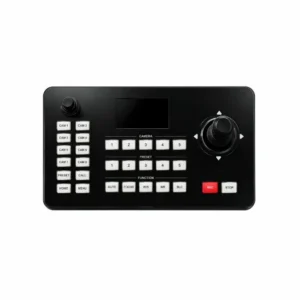

Bàn phím điều khiển (Keypad)
| Thông số |
Chi tiết |
| Điều khiển mạng |
Điều khiển mạng dựa trên IP với địa chỉ IP độc lập |
| Joystick |
Cần điều khiển 4 trục tốc độ thay đổi để xoay PTZ và zoom |
| Preset |
9 nút cài đặt sẵn cho mỗi camera |
| Điều chỉnh tốc độ |
Núm xoay điều khiển tốc độ vô cấp cho xoay ngang/nghiêng và zoom |
| Quản lý camera |
Thêm 1–6 camera IP qua trình duyệt IE |
| Kiểm soát bố cục |
5 nút bố trí |
| Chuyển video |
7 nút chuyển đổi video |
| Điều khiển PTZ |
7 nút điều khiển camera PTZ |
| Nút chức năng |
5 nút: ghi, tạm dừng, dừng, thủ công/tự động, trực tiếp, khóa VGA |
| Loại nút |
Silicone |
| Cổng kết nối |
1 × RS422, 1 × RS232, 1 × LAN |
Loa
| Thông số |
Chi tiết |
| Trở kháng |
8Ω |
| Công suất |
60W |
| Công suất tối đa |
120W |
| Tần số phản hồi |
80Hz–18kHz |
| Độ nhạy |
88dB/W/m |
| SPL |
113dB |
| Peak SPL |
120dB |
| Góc đặt màn loa (H × V) |
90° × 50° |
| Kích thước màn loa |
LF 6.5-inch, HF 2-inch |
Amply
| Thông số |
Chi tiết |
| Đầu vào âm thanh |
2 × Line Inputs, 2 × Mic Inputs |
| Đầu ra âm thanh |
1 × Pre-record Output, A/B Speaker Outputs |
| Hiệu ứng |
Feedback suppression, Reverb, Independent Mic/Line Volume Control |
| Cổng điều khiển Mic |
6V Phantom Power |
| Công suất |
Stereo 2 × 60W/8Ω |
| Tần số phản hồi |
20Hz–20kHz (+1/-3dB) |
| Độ nhạy đầu vào |
Line: -12dB ±1dB, Mic: -34dB ±1dB |
| Tone Line |
Treble 10kHz, Bass 100Hz, ±10dB (±2dB) |
| Tone Mic |
Treble 10kHz, Bass 100Hz, ±10dB (±2dB) |
| THD |
≤0.5% |
| SNR |
≥80dB |
| Nguồn cấp |
AC220V/50Hz |
